產品介紹
[變頻器三相輸出電抗器 RCOCL系列]
降低電機噪音及渦流損耗，減少高頻漏電流??三相輸出電抗器是濾波設備，用于變頻器或逆變器的輸出端，將變頻器或逆變器的輸出高頻方波進行平滑濾波，降低瞬變電壓dv/dt，使其輸出的高頻方波更接近于正弦波，可以起到降低電機運行噪音，使電機的運行更加平穩而無抖動，減低渦流損耗，降低電機的發熱量，延長電機的使用壽命。另可以降低輸出高次諧波造成的漏電流，保護變頻器內部的功率開關器件。
變頻器電抗器

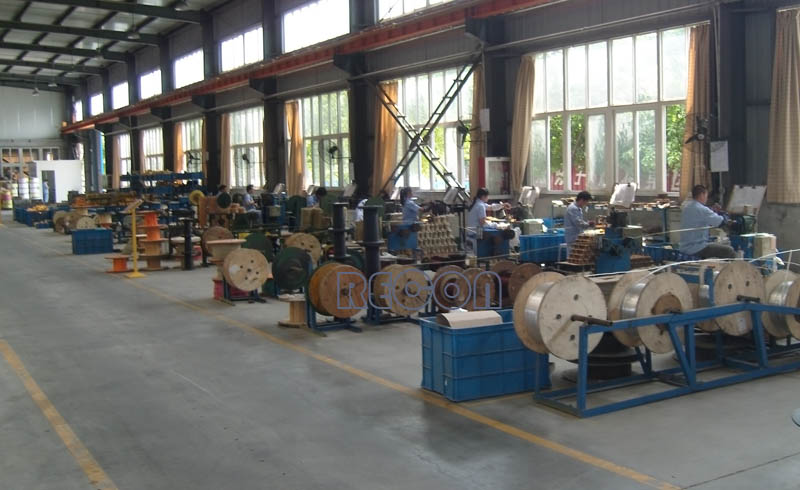

●電抗器繞線車間(Winding Workshop)
●產品特點(Product Features)
◆ 大電流采用箔式繞組結構
◆ 采用優質的H級絕緣材料
◆ 完善的工藝手段保障產品的優良品質
◆ 全自動數控生產設備為優質產品提供保障
◆ 產品整體真空浸漆工藝
●輸出電抗器作用(Output reactor action)
◆ 降低電機的運行噪音，降低渦流損耗
◆ 降低輸入高次諧波靠成的漏電流
◆ 用于平滑濾波，降低瞬間電壓dv/dt，延長電機壽命
◆ 保護變頻器內部的功率開關器件
●產品外型展示(Product Exterior Display)
|
10A以下 |
15~60A |
80~120A |
150A以上 |
|---|---|---|---|
 |
 |
 |
 |
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作電流 Working current (A) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise dB(mm) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC380V 690V 1140V | 5A至2000A | AC3kV/50Hz/5mA，60S | DC1000V，≥100MΩ | H級 | ≤95K | ≤65dB | GB1094.6-2011 |
●380V 1%輸出電抗器選型表(Selection Table)
參數表 點擊展開
|
電抗器型號 Reactor Type |
變頻器功率 Power (kW) |
額定電流 Rated current (A) |
壓降 Voltage drop (V) |
電感量 Inductance (mH) |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|---|
| RCOCL-2.2-3 | 0.75 | 3 | 1% | 0.7 | 100*120*110 | 80*60 |
| RCOCL-2.2-5 | 1.1~1.5 | 5 | 1% | 0.7 | 100*120*110 | 80*60 |
| RCOCL-2.2-10 | 2.2~3 | 10 | 1% | 0.7 | 100*120*110 | 80*60 |
| RCOCL-2.2-15 | 3.7~5.5 | 15 | 1% | 0.467 | 160*135*140 | 80*60 |
| RCOCL-2.2-20 | 7.5 | 20 | 1% | 0.35 | 160*135*140 | 80*60 |
| RCOCL-2.2-30 | 11 | 30 | 1% | 0.233 | 160*135*140 | 80*60 |
| RCOCL-2.2-40 | 15 | 40 | 1% | 0.175 | 160*135*140 | 80*60 |
| RCOCL-2.2-50 | 18~18.5 | 50 | 1% | 0.14 | 160*140*140 | 80*75 |
| RCOCL-2.2-60 | 22 | 60 | 1% | 0.117 | 160*140*140 | 80*75 |
| RCOCL-2.2-80 | 30 | 80 | 1% | 0.088 | 160*150*140 | 80*85 |
| RCOCL-2.2-90 | 37 | 90 | 1% | 0.078 | 160*150*140 | 80*85 |
| RCOCL-2.2-120 | 45 | 120 | 1% | 0.058 | 160*160*140 | 80*95 |
| RCOCL-2.2-150 | 55 | 150 | 1% | 0.047 | 225*150*220 | 120*85 |
| RCOCL-2.2-200 | 75 | 200 | 1% | 0.035 | 225*150*220 | 120*85 |
| RCOCL-2.2-230 | 90~93 | 230 | 1% | 0.035 | 225*150*220 | 120*85 |
| RCOCL-2.2-250 | 110 | 250 | 1% | 0.028 | 225*160*220 | 120*95 |
| RCOCL-2.2-290 | 132 | 290 | 1% | 0.024 | 260*170*250 | 135*85 |
| RCOCL-2.2-330 | 160 | 330 | 1% | 0.021 | 260*170*250 | 135*95 |
| RCOCL-2.2-390 | 180~185 | 390 | 1% | 0.018 | 260*180*250 | 135*95 |
| RCOCL-2.2-450 | 200 | 450 | 1% | 0.018 | 260*180*250 | 135*95 |
| RCOCL-2.2-490 | 220 | 490 | 1% | 0.014 | 290*200*310 | 135*95 |
| RCOCL-2.2-530 | 240~250 | 530 | 1% | 0.013 | 290*200*310 | 135*95 |
| RCOCL-2.2-600 | 280 | 600 | 1% | 0.012 | 290*210*310 | 135*105 |
| RCOCL-2.2-660 | 300~315 | 660 | 1% | 0.011 | 290*230*310 | 135*105 |
| RCOCL-2.2-720 | 350~355 | 720 | 1% | 0.011 | 290*230*310 | 135*125 |
| RCOCL-2.2-800 | 380~400 | 800 | 1% | 0.009 | 290*230*310 | 135*125 |
| RCOCL-2.2-1000 | 450 | 1000 | 1% | 0.007 | 360*220*420 | 160*120 |
| RCOCL-2.2-1250 | 550 | 1250 | 1% | 0.006 | 360*230*420 | 160*120 |
| RCOCL-2.2-1600 | 630 | 1600 | 1% | 0.0045 | 360*260*420 | 160*160 |
| RCOCL-2.2-2000 | 800 | 2000 | 1% | 0.0035 | 360*310*420 | 160*210 |
●380V 2%輸出電抗器選型表(Selection Table)
參數表 點擊展開
|
電抗器型號 Reactor Type |
變頻器功率 Power (kW) |
額定電流 Rated current (A) |
壓降 Voltage drop (V) |
電感量 Inductance (mH) |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|---|
| RCOCL-4.4-3 | 0.75 | 3 | 2% | 1.4 | 160*120*160 | 80*60 |
| RCOCL-4.4-5 | 1.1~1.5 | 5 | 2% | 1.4 | 160*120*160 | 80*60 |
| RCOCL-4.4-10 | 2.2~3 | 10 | 2% | 1.4 | 160*120*160 | 80*60 |
| RCOCL-4.4-15 | 3.7~5.5 | 15 | 2% | 0.934 | 160*135*140 | 80*60 |
| RCOCL-4.4-20 | 7.5 | 20 | 2% | 0.7 | 160*135*140 | 80*60 |
| RCOCL-4.4-30 | 11 | 30 | 2% | 0.467 | 160*145*140 | 80*85 |
| RCOCL-4.4-40 | 15 | 40 | 2% | 0.35 | 160*145*140 | 80*85 |
| RCOCL-4.4-50 | 18~18.5 | 50 | 2% | 0.28 | 160*145*140 | 80*85 |
| RCOCL-4.4-60 | 22 | 60 | 2% | 0.233 | 190*150*160 | 80*85 |
| RCOCL-4.4-80 | 30 | 80 | 2% | 0.175 | 225*150*190 | 120*85 |
| RCOCL-4.4-90 | 37 | 90 | 2% | 0.156 | 225*160*190 | 120*95 |
| RCOCL-4.4-120 | 45 | 120 | 2% | 0.117 | 225*170*190 | 120*105 |
| RCOCL-4.4-150 | 55 | 150 | 2% | 0.093 | 225*180*220 | 120*115 |
| RCOCL-4.4-200 | 75 | 200 | 2% | 0.07 | 225*200*220 | 120*125 |
| RCOCL-4.4-230 | 90~93 | 230 | 2% | 0.07 | 225*200*220 | 120*125 |
| RCOCL-4.4-250 | 110 | 250 | 2% | 0.056 | 225*220*220 | 120*145 |
| RCOCL-4.4-290 | 132 | 290 | 2% | 0.048 | 260*200*250 | 135*125 |
| RCOCL-4.4-330 | 160 | 330 | 2% | 0.042 | 260*220*250 | 135*145 |
| RCOCL-4.4-390 | 180~185 | 390 | 2% | 0.036 | 260*230*250 | 135*155 |
| RCOCL-4.4-450 | 200 | 450 | 2% | 0.036 | 260*230*250 | 135*155 |
| RCOCL-4.4-490 | 220 | 490 | 2% | 0.029 | 290*250*310 | 135*145 |
| RCOCL-4.4-530 | 240~250 | 530 | 2% | 0.026 | 290*250*310 | 135*145 |
| RCOCL-4.4-600 | 280 | 600 | 2% | 0.023 | 290*280*310 | 135*175 |
| RCOCL-4.4-660 | 300~315 | 660 | 2% | 0.021 | 290*280*310 | 135*175 |
| RCOCL-4.4-720 | 350~355 | 720 | 2% | 0.021 | 290*310*310 | 135*205 |
| RCOCL-4.4-800 | 380~400 | 800 | 2% | 0.018 | 290*310*310 | 135*205 |
| RCOCL-4.4-1000 | 450 | 1000 | 2% | 0.014 | 360*270*420 | 160*190 |
| RCOCL-4.4-1250 | 550 | 1250 | 2% | 0.011 | 420*250*440 | 160*150 |
| RCOCL-4.4-1600 | 630 | 1600 | 2% | 0.009 | 420*290*440 | 160*190 |
| RCOCL-4.4-2000 | 800 | 2000 | 2% | 0.007 | 420*310*440 | 160*210 |
