產品介紹

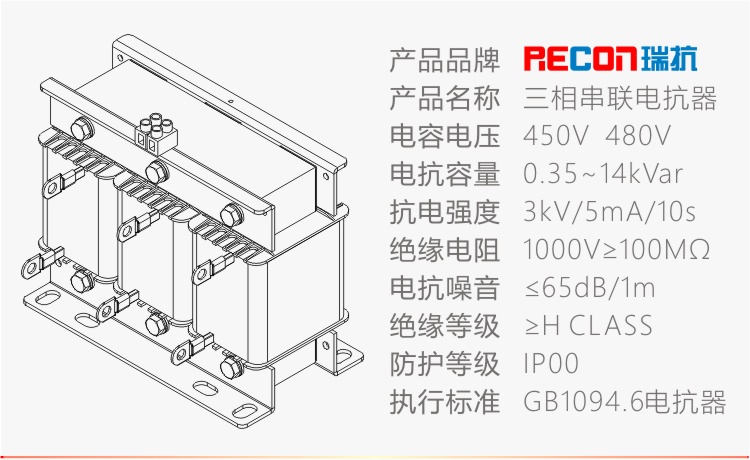

[CKSG串聯電抗器，LKSG濾波電抗器]
電力系統無功補償，諧波治理??隨著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如：變頻器、UPS、計算機、電弧爐、大型軋鋼機、電力機車等，它們均以開關方式工作的，會引起電網電壓、電流波形發生畸變，從而引起電網的諧波“污染”。
??串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
??串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
無功補償
●產品特點(Product Features)
◆ 采用高品質鐵心材料
◆ 采用高等級的耐溫絕緣材料
◆ 整體產品真空過壓浸漆
◆ 特有的鐵心結構形式降低噪音
◆ 完整的工藝保證產品品質
●串聯電抗器作用(Input reactor action)
◆ 降低變頻器對其它設備的干擾
◆ 降低其它設備對變頻器系統的干擾
◆ 減少外部干擾引起變頻器故障保護
◆ 減少變頻器相間電壓不平衡
◆ 阻抗極低的線路增加負載阻抗
◆ 在一條線路上安裝有大量變頻器
◆ 使用cosφ（功率因數）校正電容單元
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作電流 Working current (A) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise (dB) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC380V 690V 1140V | 5A至2000A | AC3kV/50Hz/5mA，60S | DC1000V，≥100MΩ | H級 | ≤95K | ≤65dB | GB1094.6-2011 |
●450V 6%選型表(Selection Table)
|
電抗器型號 Reactor Type |
電容器容量 Power (kVAR) |
額定電流 Rated current (A) |
電抗率 Voltage drop (%) |
電感量 Inductance (mH) |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|---|
| CKSG-0.3/0.45-6% | 5 | 6.41 | 6% | 7.742 | 160*120*160 | 80*60 |
| CKSG-0.6/0.45-6% | 10 | 12.83 | 6% | 3.868 | 160*135*160 | 80*60 |
